Connessione della linea telefonica
Il metodo di connessione varia a seconda della linea telefonica.
-
Se si connette la stampante direttamente a una linea telefonica a muro/se si collega la stampante allo splitter xDSL:
-
Se si connette la stampante a un'altra linea, ad esempio xDSL:
Se la connessione non è corretta, la stampante non è in grado di inviare/ricevere fax. Collegare la stampante correttamente.
Importante
-
Non collegare in parallelo periferiche fax e/o telefoni (solo Stati Uniti e Canada).
Se due o più periferiche fax e/o telefoni vengono collegati in parallelo, possono verificarsi i seguenti problemi e la stampante potrebbe non funzionare correttamente.
-
Se si solleva la cornetta del telefono collegato in parallelo durante l'invio o la ricezione di un fax, l'immagine del fax potrebbe danneggiarsi o potrebbe verificarsi un errore di comunicazione.
-
Servizi come l'ID trasmittente potrebbero non funzionare correttamente nel telefono.
Se non è possibile evitare collegamenti in parallelo, impostare la modalità di ricezione su Modo priorità telef. (Tel. priority mode), tenendo presente che potrebbero verificarsi i problemi indicati sopra. Sarà possibile ricevere fax solo manualmente.
-

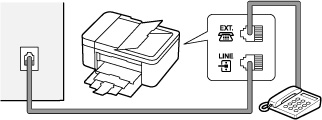

Connessione di base (connette alla linea telefonica generale)
Verificare che la stampante sia spenta, collegare un'estremità del cavo della linea telefonica alla presa della linea telefonica vicino al segno "LINE" della stampante, quindi collegare l'altra estremità alla presa della linea telefonica sulla parete o alla presa della linea telefonica sullo splitter xDSL.
Quando si collega il telefono alla stampante, assicurarsi che la stampante sia spenta, collegare un'estremità del cavo modulare alla presa periferica esterna vicino al segno "EXT." della stampante, quindi collegare l'altra estremità alla presa della linea telefonica sul telefono.
Importante
-
Assicurarsi di collegare la linea telefonica prima di accendere la stampante.
Se si collega la linea telefonica quando la stampante è accesa, spegnere la stampante e scollegare il cavo di alimentazione. Attendere 1 minuto, quindi collegare la linea telefonica e la spina di alimentazione.
Nota
-
Fare riferimento a Vista posteriore per conoscere la posizione della presa della linea telefonica e della presa periferica esterna.
-
Prima di collegare un telefono o una segreteria telefonica, rimuovere il cappuccio di protezione del connettore per il telefono.
-
Per gli utenti nel Regno Unito:
Se il connettore del dispositivo esterno non può essere collegato alla presa sulla stampante, sarà necessario acquistare un adattatore B.T. da collegare nel modo seguente:
Collegare l'adattatore B.T. al cavo modulare di connessione del dispositivo esterno, quindi connettere l'adattatore B.T. alla presa periferica esterna.
Connessione di varie linee
Questa sezione offre un'introduzione al collegamento di varie linee.
Si tratta solo di esempi che non possono coprire tutte le situazioni di connessione. Per ulteriori informazioni, consultare il manuale di istruzioni fornito con il dispositivo di rete (ad esempio, modem xDSL o scheda terminale) che viene collegato alla stampante.
Nota
-
xDSL è il termine generico che indica la tecnologia di comunicazione digitale ad alta velocità che sfrutta la linea telefonica, ad esempio ADSL/HDSL/SDSL/VDSL.
-

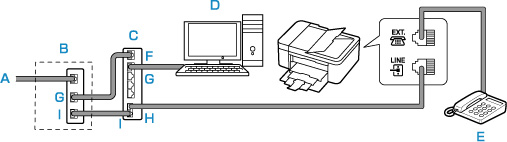

Collegamento a un telefono via Internet
- A: Linea xDSL
- B: Modem xDSL (lo splitter potrebbe non essere incorporato nel modem)
- C: Router a banda larga compatibile con il telefono via Internet
- D: Computer
- E: Telefono o segreteria telefonica
- F: Porta WAN (Wide Area Network)
- G: Porta LAN (Local Area Network)
- H: Porta TEL
- I: Porta LINE
* Le configurazioni e i nomi delle porte possono variare in base al prodotto.
Nota-
Quando si collega la linea xDSL, selezionare lo stesso tipo di linea a cui si è abbonati in Tipo linea telefonica (Telephone line type).
-

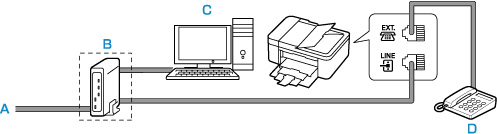

Connessione a una linea xDSL
- A: Linea ASL
- B: Modem xDSL (lo splitter potrebbe non essere incorporato nel modem)
- C: Computer
- D: Telefono o segreteria telefonica
Importante-
Se lo splitter non è incorporato nel modem xDSL, non ramificare la linea telefonica a monte dello splitter (lato muro). Inoltre, non collegare splitter in parallelo. La stampante potrebbe non funzionare correttamente.
Nota-
Quando si collega la linea xDSL, selezionare lo stesso tipo di linea a cui si è abbonati in Tipo linea telefonica (Telephone line type).
-
Connessione a una linea ISDN
Per ulteriori informazioni sulla connessione e sulle impostazioni ISDN (Integrated Service Digital Network), consultare il manuale fornito con la scheda terminale o con il router di connessione remota.
